顯示層筆記　／　一次更新之後

拔掉電源，電子紙上的字為什麼還在？

假設你把電子閱讀器關機，頁面停在書裡的一行字。再打開之前，螢幕沒有立刻變成空白。這不是一盞偷偷亮著的燈：在常見的黑白電泳式電子紙裡，顯示層的顏料被電場推到位置後，會停留在那裡；螢幕靠反射周圍的光讓你看見它。

本文以常見黑白雙粒子電泳顯示作為模型；彩色電子紙、其他微型結構與整台閱讀器的耗電情況可能不同。

01　／　反射

它沒有把光留在螢幕裡

一般人熟悉的手機螢幕會自己發光，或由背光照亮液晶，再讓一部分光穿過。黑白電泳式電子紙走另一條路：它不靠背後的燈把字送到眼前，而是把室內或日光反射回來。光線照到白色顏料時，表面看起來亮；黑色顏料露在前面時，更多光被吸收，於是留下深色筆畫。

所以，電子紙在暗處看不清楚，不是它「還沒開燈」的故障；它本來就要借用環境光。某些閱讀器另加前光，方便夜間閱讀，但那盞燈是裝置額外供電的照明，不是顯示層為了留住文字而持續發光。

光線先照到顏料表面，再回到眼睛。夜間前光是另一個照明元件。

02　／　顏料

一個畫素裡，顏料可以換位置

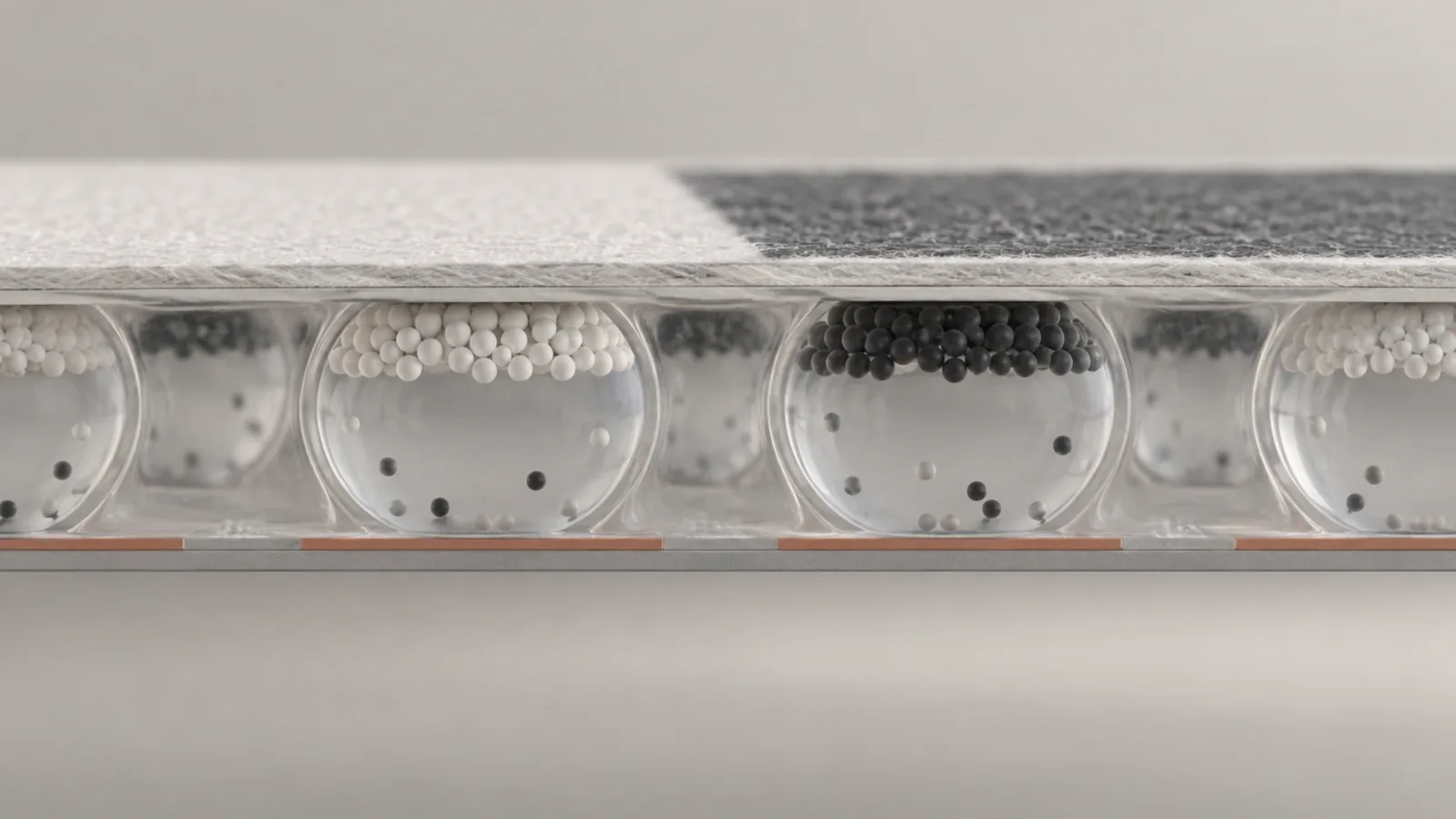

把顯示面想成一層極薄的顏料薄膜。以常見雙粒子結構為例，帶電的黑、白顏料懸在透明液體中的微膠囊或微杯裡；背後的電極與控制電路對局部施加電場，讓其中一種顏料移向朝外的一面，另一種退到後方。前面露出哪種顏料，附近的光就呈現亮或暗。

整個畫面不是一支筆在玻璃上寫字，而是許多小區域各自調整顏料的位置，再一起拼成字形。顯示控制器要決定哪些區域改變、每次施加怎樣的電壓波形；某些設計使用微膠囊，某些使用微杯，彩色產品還可能配置更多顏料。這幅剖面圖只代表雙粒子黑白例子，不是每一款電子紙的完整結構圖。

放大一個顏料容器　／　不按比例

白顏料在觀者側。圖中的電場線表示一次更新脈衝，並非維持畫面所需的供電。

前景顏料決定表面亮暗；電壓撤掉後，顏料仍停在最後被推到的位置。

03　／　停留

電壓負責搬動，不負責守夜

翻頁或改寫文字時，電路短暫施加電壓，讓顏料朝目標位置移動。電壓撤掉後，顏料仍留在已被推到的位置，靜止畫面因此不需要顯示層持續耗電維持。這種能在沒有外加電壓時保留影像的特性，稱為雙穩態。

它不等於畫面被存進一顆正在供電的小電池，也不表示裝置再也不需要電。閱讀器的處理器、無線連線、觸控、前光與其他電路可能照常耗電；閱讀器也可能在睡眠時管理內容或電量。能不靠電留下來的是顯示層上的靜止影像，不是整台機器的所有工作。

「不必供電維持」只在談顯示層上的靜止影像，不是整台閱讀器。

04　／　改寫

閃一下，是重新寫入的痕跡

有些電子紙翻頁時會短暫明暗變化，看起來像整頁閃動。這不是背光忽明忽暗，而是顯示控制器正在更新顏料。研究者描述過一種灰階更新方式：先把顯示推向較亮或較暗的極端，再走到目標灰階。這樣能改善部分灰階轉換的準確度，但更新路徑可能更長、視覺上也更明顯。不同面板、控制器與目標灰階會採用不同波形，不能只憑一次閃動推斷所有電子紙都用同一套流程。

這裡的取捨也就清楚了：留住靜止頁面很省顯示層的維持電力，改寫頁面卻需要真的搬動顏料。適合長時間停在文字、標籤或告示的畫面，不必因此假裝成每一格都要高速變化的影片螢幕。
